Sendvičové panely strešné

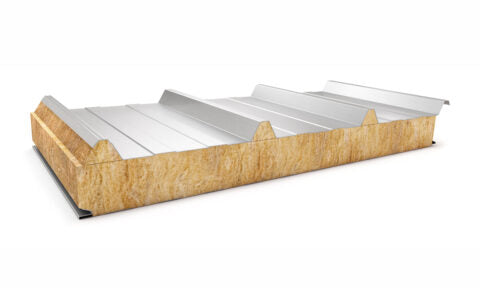

Strešné sendvičové panely sú určené na výstavbu striech a strešných krytín. Rovnako ako stenové panely, aj strešné panely sú dostupné s viacerými typmi jadra: PUR, PIR, minerálna vlna a polystyrén. Na rozdiel od stenového panelu je strešný sendvičový panel vzhľadom na vysoké namáhanie z vonkajšej strany vyhotovený výlučne s trapézovým profilom, čo zabezpečuje primeranú tuhosť panelu.
Podrezanie sendvičových panelov
Výrobná linka umožňuje prevedenie podrezania v rozsahu od 50 do 250 mm, po 10 mm. Podrezanie strešných panelov sa vykonáva pomocou čiastočného podrezania v plechu panelu, teda vo vnútornej časti jadra.
Je možné vykonať aj dodatočné podrezanie pri strešných paneloch pomocou fólie PIR, ktorá sa nanáša na vnútorný plášť. Táto fólia umožňuje jednoduchšie odstránenie jadra od vonkajšieho opláštenia.
Súhrnná tabuľka uvádza minimálnu dĺžku panelu, pri ktorej je možné podrezanie vykonať.
| Hrúbka strešného panelu [mm] |
Minimálna dĺžka [m] strešného sendvičového panelu pre podrezanie v presahu |
|
|---|---|---|
| 50 ÷ 100 mm bez fólie |
Čisté / s fóliou | |
| 40 ÷ 80 | 2,8 | 4,0 |
| 100 | 2,5 | 4,0 |
| 120 | 2,2 | 3,5 |
| 145 ÷ 200 | 2,0 | 3,5 |
Podrezanie stenových panelov PWPIR-CH je vykonávané do hĺbky 20 až 100 mm, ponechávajúc minimálne 30 mm neprerušenej hrúbky panelu. Minimálna dĺžka panelu s podrezaním je 2,2 m.
Cieľové podrezanie sa získava odstránením podrezanej časti opláštenia spolu s narušeným izolačným jadrom. Tento úkon je nutné vykonať na stavbe pred montážou.
Označenia a príklady podrezania
Pri označení strešných panelov dlhších ako 2800 mm sa môže vyskytnúť dodatočná informácia o smere a dĺžke podrezania. Ak sa takáto informácia nevyskytuje, znamená to, že strešný panel je bez podrezania.
PW PUR-D 120.1050 0,5/0,4 SP25/SP25 9002/9002 PP50- PP – pravé podrezanie
- PL – ľavé podrezanie
- 50 ÷ 250 – číselná hodnota určujúca dĺžku podrezania v mm
Ľavé podrezanie strešného panelu
Pravé podrezanie strešného panelu
Pri označení stenových panelov dlhších ako 2800 mm sa môže vyskytnúť dodatočná informácia o podrezaní vnútorného plášťa PS.
PW PUR-CH 200.1130, 0,5/0,5 SP25/SP25 9002/9002 MF/L PS 200x100- PS – stenové podrezanie
- Prvé číslo – dĺžka podrezania 50 ÷ 250 mm
- Druhé číslo – hĺbka podrezania 20 ÷ 100 mm
Podrezanie stenových panelov
PREDNOSTI SENDVIČOVÝCH PANELOV
Sendvičové panely sú kvalitným, ľahkým a odolným stavebným materiálom. Výhodami samonosných sendvičových panelov Paneltech sú:
▪ vysoká mechanická odolnosť,
▪ veľmi dobrá tepelná izolácia,
▪ vysoká odolnosť spojov stenových a strešných panelov proti zatekajúcemu dažďu,
▪ vysoká tesnosť spojov stenových a strešných panelov voči prenikaniu vzduchu a vodnej pary,
▪ jednoduchá a rýchla montáž,
▪ pomerne nízke náklady na realizáciu investície v porovnaní s klasickými stavebnými metódami,
▪ vysoká estetickosť a rôznorodosť farieb a profilácií plášťov.
VYUŽITIE SENDVIČOVÝCH PANELOV

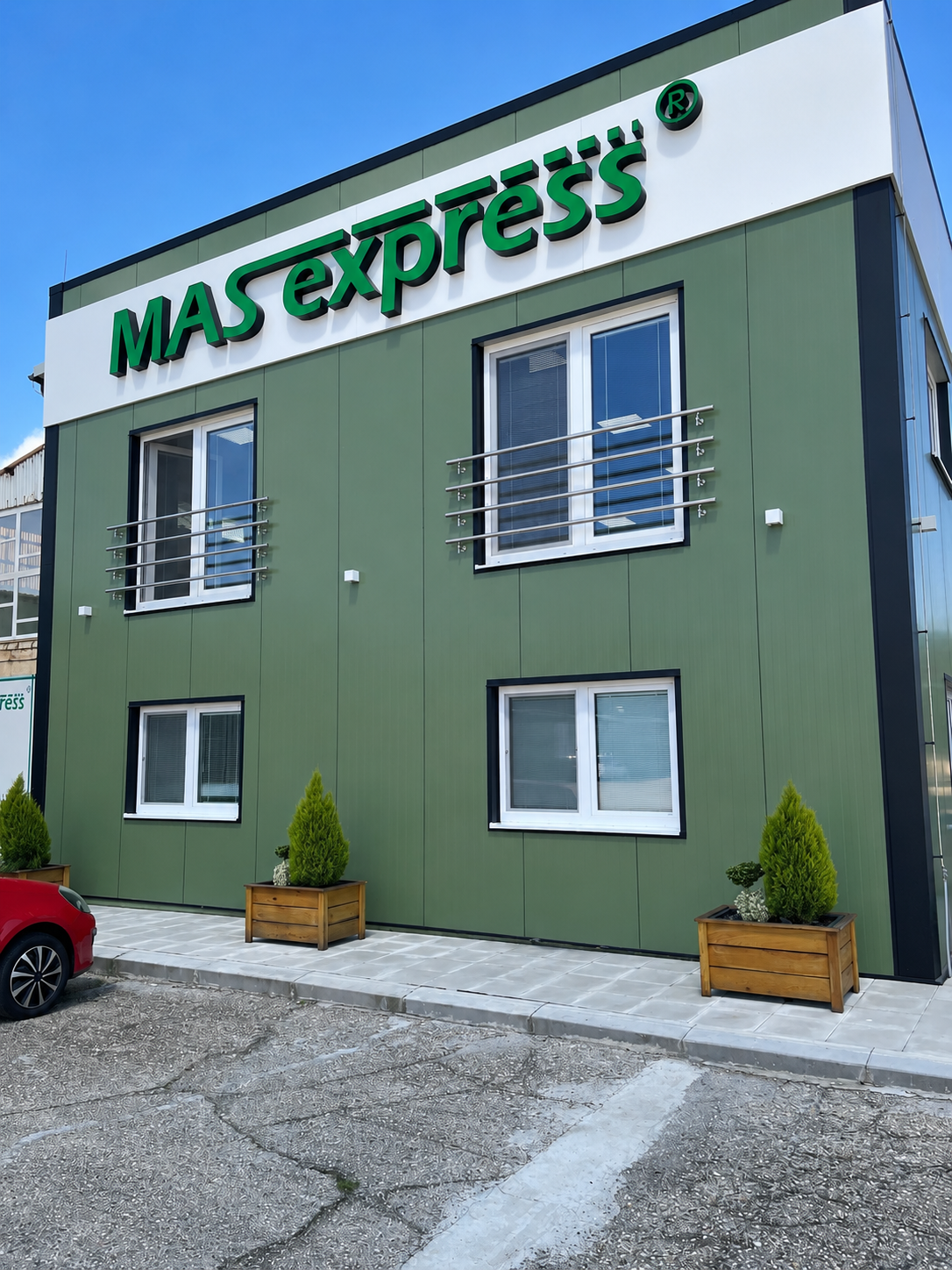

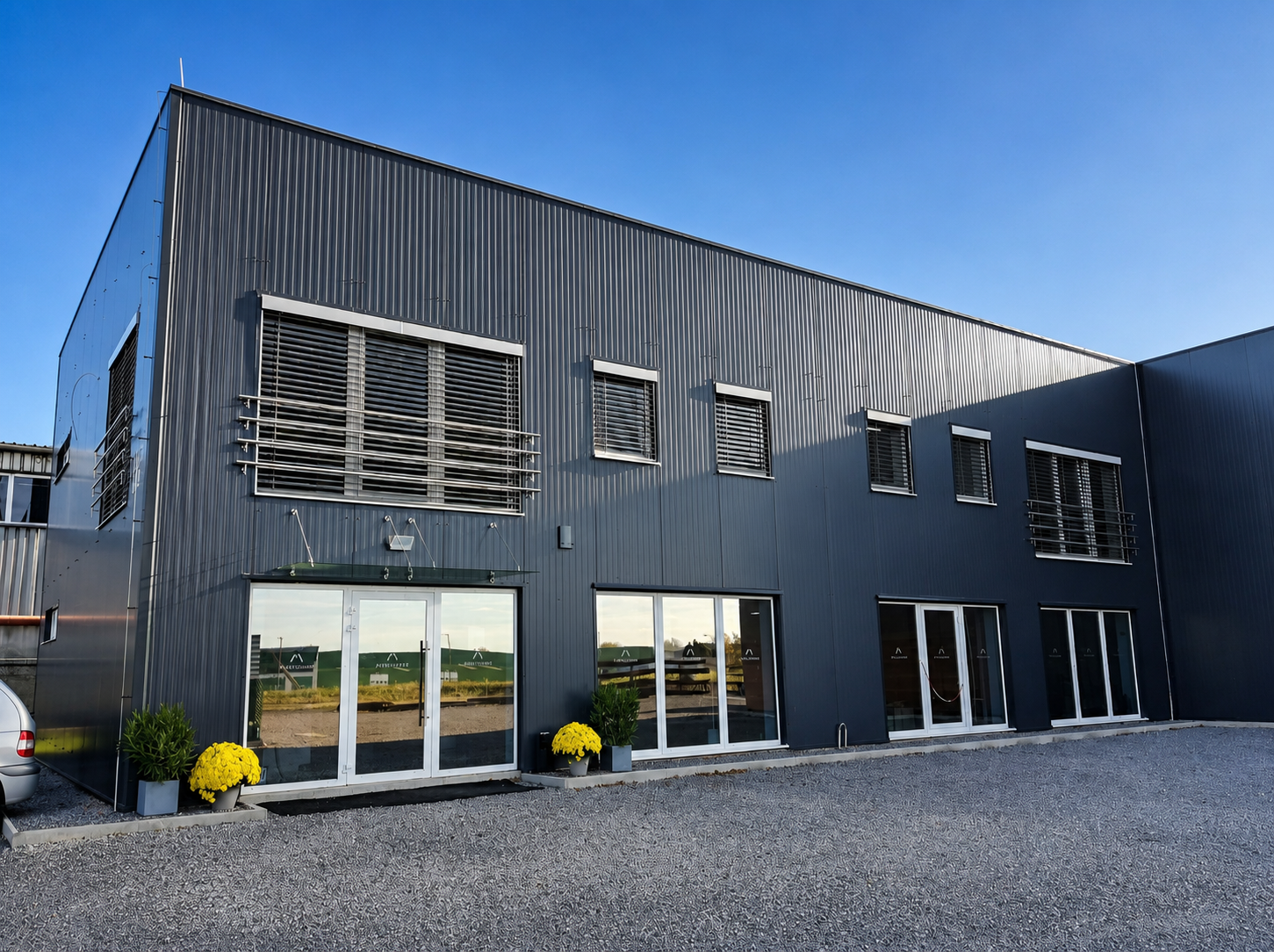

Sendvičové panely Paneltech sa používajú na zhotovovanie priečok, vonkajších stien, deliacich stien, podhľadov a striech.
Používajú sa pri výstavbe:
▪ priemyselných, výrobných, obchodných a skladovacích hál,
▪ kancelárskych a servisných objektov,
▪ kontajnerov,
▪ objektov poľnohospodársko-potravinárskeho priemyslu,
▪ chladiarní a mraziarní,
▪ zastrešení objektov.

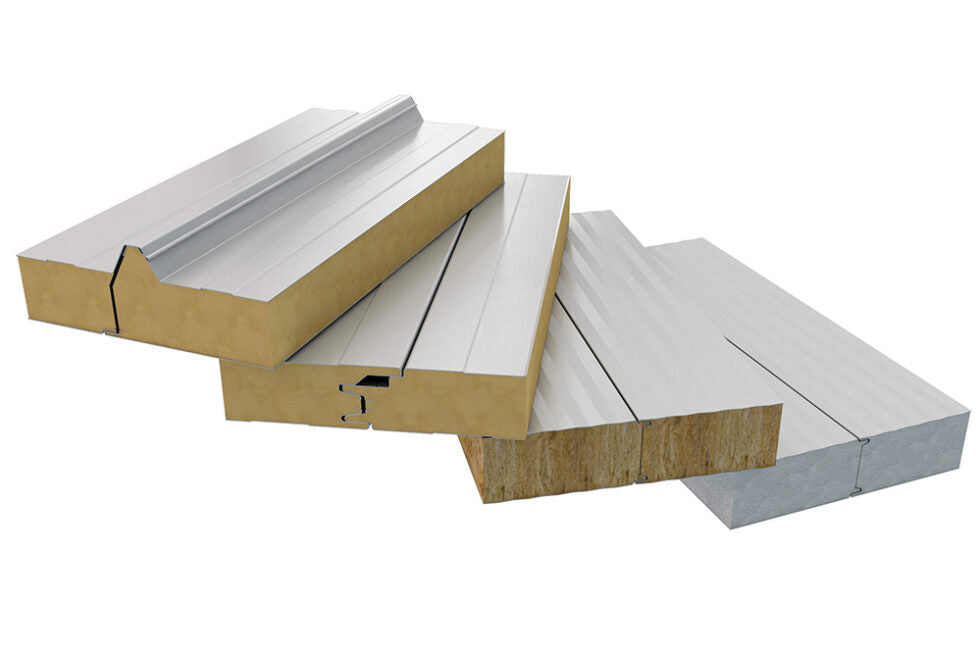

IZOLAČNÉ JADRO
▪ tvrdená pena s hustotou 40 kg/m³ a uzavretými bunkami PIR (polyizokyanurát),
▪ kamenná nehorľavá minerálna vlna s kolmou orientáciou vlákien (lamela) s hustotou 100 kg/m³,
▪ penový polystyrén EPS s hustotou 12,5 kg/m³.

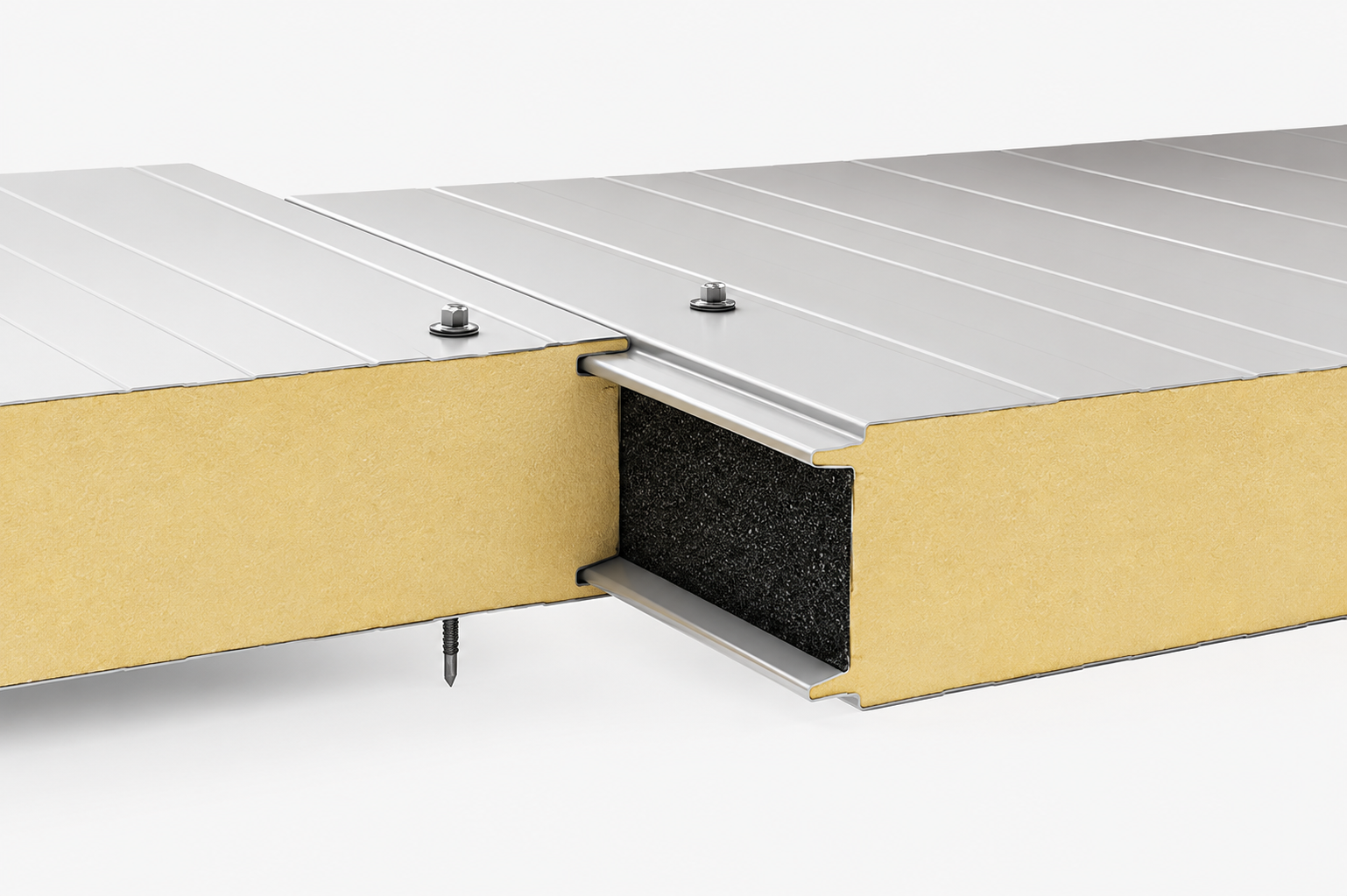

SPOJE PANELOV
Spoje panelov zaručujú vysokú tesnosť a jednoduchú montáž. Ich konštrukcia umožňuje počas montáže dodatočne aplikovať tesniacu hmotu, ktorá pôsobí proti infiltrácii plynov a zabezpečuje vodotesnosť.
TECHNICKÉ ÚDAJE SENDVIČOVÝCH PANELOV
Hrúbka stenových sendvičových panelov: od 40 mm do 200 mm,
hrúbka strešných sendvičových panelov: od 40 mm do 200 mm,
modulová šírka stenových sendvičových panelov: 1130 mm, voliteľne 1000 mm alebo 1050 mm,
modulová šírka strešných sendvičových panelov: 1050 mm,
súčiniteľ tepelnej vodivosti λD: 0,022 W/m·K pre panely s jadrom PIR,
požiarna odolnosť: pre panely s jadrom z minerálnej vlny od EI 15 až do EI 240.
Dostupné farby
Je dostupná široká paleta farieb vonkajších plášťov sendvičových panelov Paneltech. Farby sú zhodné s označením systému farieb RAL. Ponuka polyesterových povlakov SP25 je rozdelená na štandardné, typické a netypické farby.
- štandardné farby sú najčastejšie používané odtiene pre bežné opláštenie;
- typické farby rozširujú výber o výraznejšie a technické odtiene;
- netypické farby sú dostupné podľa konkrétnej špecifikácie a možností výroby.
Vybraná farba
RAL 9002
Štandardné farby
Typické farby
Netypické farby
Tabuľka vlastností povlakov
| Názov | Typ | Hrúbka [µm] |
Protikorózna ochrana |
Uplatnenie | Štruktúra povrchu2) |
|---|---|---|---|---|---|
| SP25 | polyester | 25 | C3/C1, A13) | základný | hladká |
| PU | polyuretán | 35–60 | podmienečne C51), A41) | prostredie so zvýšenou korozivitou | hladká s leskom |
| FARM | polyester | 35 | podmienečne C3, A1 |
z vnútorných priestorov budov bez odolnosti proti UV žiareniu, hospodárskych budov, vysoká odolnosť proti čpavku |
hladká |
| FOOD SAFE | PVC laminát | 120 | podmienečne C51), A51) |
z vnútorných priestorov budov bez odolnosti proti UV žiareniu, z priestorov s kontrolovaným prostredím: chladiarne a čisté priestory, napr. mäsné závody |
matná/zrnitá |
| špeciálne | polyvinylchlorid | 200 | podmienečne C51), A51) |
prostredie s vysokou triedou odolnosti proti korózii |
faktúra scintilla |
| pvdf/polyuretán | 40–65 | podmienečne C51), A51) |
prostredie s vysokou triedou odolnosti proti korózii, vysoká stálosť farieb |
hladká |
1) Organický náter vybraný podľa jeho trvanlivosti a podmienok použitia. Výber náteru je založený na posúdení vplyvu na životné prostredie na základe vyplneného environmentálneho dotazníka zákazníkom, schválení výrobcom ocele a spoločnosťou Paneltech.
2) Vzťahuje sa na štandardnú záruku. Záruku je možné predĺžiť podľa odkazu 1).
3) C3 sa vzťahuje na štandardnú záruku na vonkajší obklad; C1, A1 sa vzťahuje na štandardnú záruku na vnútorný obklad. Existuje možnosť predĺženia záruky v súlade s odkazom 1).
