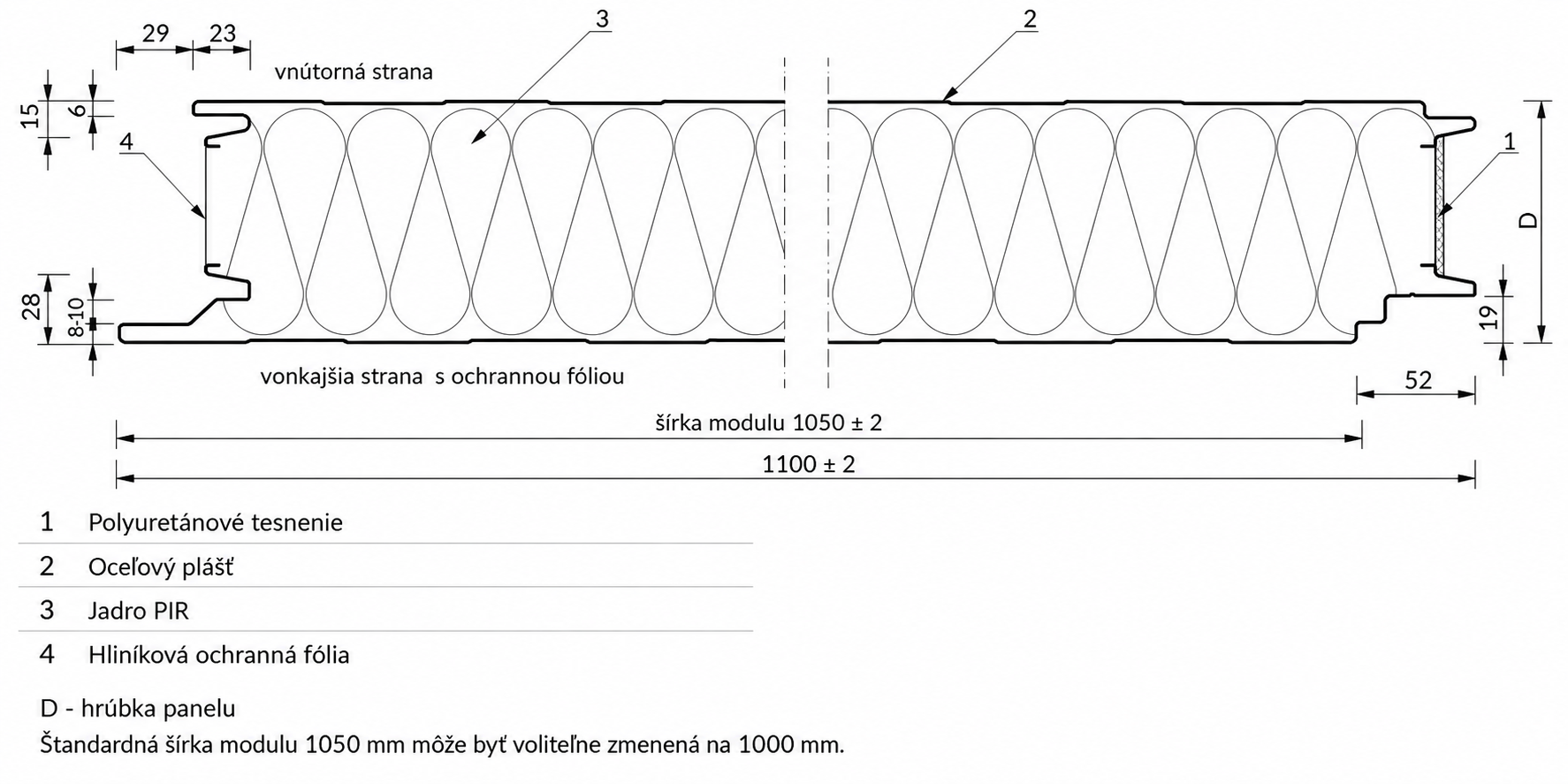

Sendvičové stenové panely so skrytým spojom PWPIR-SU sú určené na opláštenie vonkajších a vnútorných stien v jednopoľových a viacpoľových systémoch na skeletových konštrukciách. Upevňovacie prvky sú zakryté v profilovanej hrane pozdĺž okraja panelu a tvoria tzv. zámok, ktorý zabezpečuje estetický vzhľad fasády.
Montáž panelov je možné vykonávať zvislo aj vodorovne. Vodorovná montáž si vyžaduje použitie dodatočných klampiarskych prvkov v mieste spoja. Panely PWPIR-SU sa vyznačujú veľmi dobrou tepelnou izoláciou, mechanickou odolnosťou a zvýšenými požiarnymi parametrami. Jadro panelu tvorí tuhá polyizokyanurátová pena (PIR) s hustotou 40 kg/m³. Panely PWPIR-SU sú kompatibilné so stenovými panelmi s jadrom z minerálnej vlny PWW-SU.
VYUŽITIE SENDVIČOVÝCH PANELOV PWPIR-SU
Panely PWPIR-SU nachádzajú využitie okrem iného pri výstavbe:
| Hrúbka [mm] | 60 | 80 | 100 | 120 |
| Modulová šírka [mm] | 1050 (variant 1000)1) | |||
| Dĺžka2) [mm] | 2000 ÷ 15800 | |||
| Hmotnosť3) [kg/m²] | 11,10 | 11,80 | 12,60 | 13,40 |
| Súčiniteľ prestupu tepla Uc [W/m²K] | 0,42 | 0,29 | 0,23 | 0,19 |
| Index vzduchovej nepriezvučnosti Rw [dB] | 26 | |||
| Reakcia na oheň | B-s1,d0 | |||
| Požiarna odolnosť stien4) | NPD | EI 15 (o↔i)4) | ||
| Korózna odolnosť | V závislosti od použitého povlaku5) | |||
| Organické povlaky | SP 25, PU, AGRO, FOOD SAFE a iné6) | |||
| Vonkajší plášť | Pozinkovaný plech 0,5 ÷ 0,6 mm6) | |||
| Vnútorný plášť | Pozinkovaný plech 0,4 ÷ 0,6 mm6) | |||
| Možnosti profilácie | Vonkajší plášť L, ML, MF, MR7), G8), C; vnútorný plášť L, R8), G8) | |||
| Izolačné jadro | Tvrdená pena s hustotou 40 kg/m³ a uzavretými bunkami PIR (polyizokyanurát) | |||
| Použitie | Na pokladanie skladanej krytiny v nasledujúcich aplikáciách: vonkajšie steny a vonkajšie obklady stien; steny a podhľady vo vnútri budov | |||
| Spôsob montáže | Horizontálne alebo vertikálne | |||
1) Minimálna produkcia pre modulovú šírku 1000 mm je v závislosti od hrúbky panelu 1000 m².
2) Dĺžka závisí od farby vonkajšieho plechu a hrúbky panelu.
3) Priemerná hmotnosť panelu z oceľového plechu s hrúbkou 0,5 mm s dovolenou toleranciou.
4) Podrobné informácie vrátane rozloženia panelov a rozpätí podpier nájdete vo všeobecných obchodných podmienkach dostupných na stránke paneltech.pl.
5) Zákazník vyplňuje environmentálny dotazník a výrobca plechu spolu so spoločnosťou Paneltech na základe uvedených informácií určí, aké povlaky spĺňajú požadované odolnosti a podmienky použitia.
6) Iné druhy plechu spĺňajúce podmienky použitia a schválené spoločnosťou Paneltech.
7) Podrobné informácie o profilácii MR – mikrodrážka nájdete na vyžiadanie.
8) Profilácie G – hladká a R – drážka sa neodporúčajú vzhľadom na estetické nedokonalosti. Takéto panely spĺňajú požiadavky normy EN 14509, príloha D.
DOSTUPNÁ PROFILÁCIA VONKAJŠEJ STRANY:
L – lineárna
MF – mikrovlna
ML – mikrolineárna
R – drážka
C – carbon
MR – mikrodrážka
L – lineárna
R – drážka
G – hladká
Je dostupná široká paleta farieb vonkajších plášťov sendvičových panelov Paneltech. Farby sú zhodné s označením systému farieb RAL. Ponuka polyesterových povlakov SP25 je rozdelená na štandardné, typické a netypické farby.
| Názov | Typ | Hrúbka [µm] |
Protikorózna ochrana |
Uplatnenie | Štruktúra povrchu2) |
|---|---|---|---|---|---|
| SP25 | polyester | 25 | C3/C1, A13) | základné | hladká |
| PU | polyuretán | 35 – 60 | podmienené C51), A41) | prostredie so zvýšenou korozivitou | hladká s leskom |
| FARM | polyester | 35 | podmienené C3, A1 |
vnútorné priestory budov bez odolnosti proti UV žiareniu, hospodárske budovy, vysoká odolnosť proti čpavku |
hladká |
| FOOD SAFE | PVC laminát | 120 | podmienené C51), A51) |
vnútorné priestory budov bez odolnosti proti UV žiareniu, priestory s kontrolovaným prostredím: chladiarne a čisté priestory, napr. mäsné závody |
matná/zrnitá |
| špeciálne | polyvinylchlorid | 200 | podmienené C51), A51) |
prostredie s vysokou triedou odolnosti proti korózii |
faktúra scintilla |
| PVDF/polyuretán | 40 – 65 | podmienené C51), A51) |
prostredie s vysokou triedou odolnosti proti korózii, vysoká stálosť farby |
hladká |
1) Organický náter vybraný podľa jeho trvácnosti a podmienok použitia. Výber náteru je založený na posúdení vplyvu na životné prostredie na základe environmentálneho dotazníka vyplneného zákazníkom, schváleného výrobcom ocele a spoločnosťou Paneltech.
2) Vzťahuje sa na štandardnú záruku. Záruku je možné predĺžiť podľa odkazu 1).
3) C3 sa vzťahuje na štandardnú záruku na vonkajšie obklady. C1, A1 sa vzťahuje na štandardnú záruku na vnútorné obklady. Existuje možnosť predĺženia záruky v súlade s odkazom 1).
