Sendvičové stenové panely s viditeľným spojom PWPIR-S sú určené na pokládku vonkajších a vnútorných stien v jednopoľových a viacpoľových systémoch na skeletových konštrukciách.


Montáž panelov je možné realizovať zvisle aj vodorovne.
Panely sa vyznačujú veľmi dobrou tepelnou izoláciou, mechanickou odolnosťou a zvýšenými požiarnymi parametrami. Jadro panelu tvorí tuhá polyizokyanurátová (PIR) pena s hustotou 40 kg/m³.
Panely PWPIR-S sú kompatibilné so stenovými panelmi s jadrom z minerálnej vlny PWW-S / PWW-S lite a so stenovými panelmi s jadrom z polystyrénu PWS-S.
Stenové panely PWPIR-S
  • Stenové panely PWPIR-S

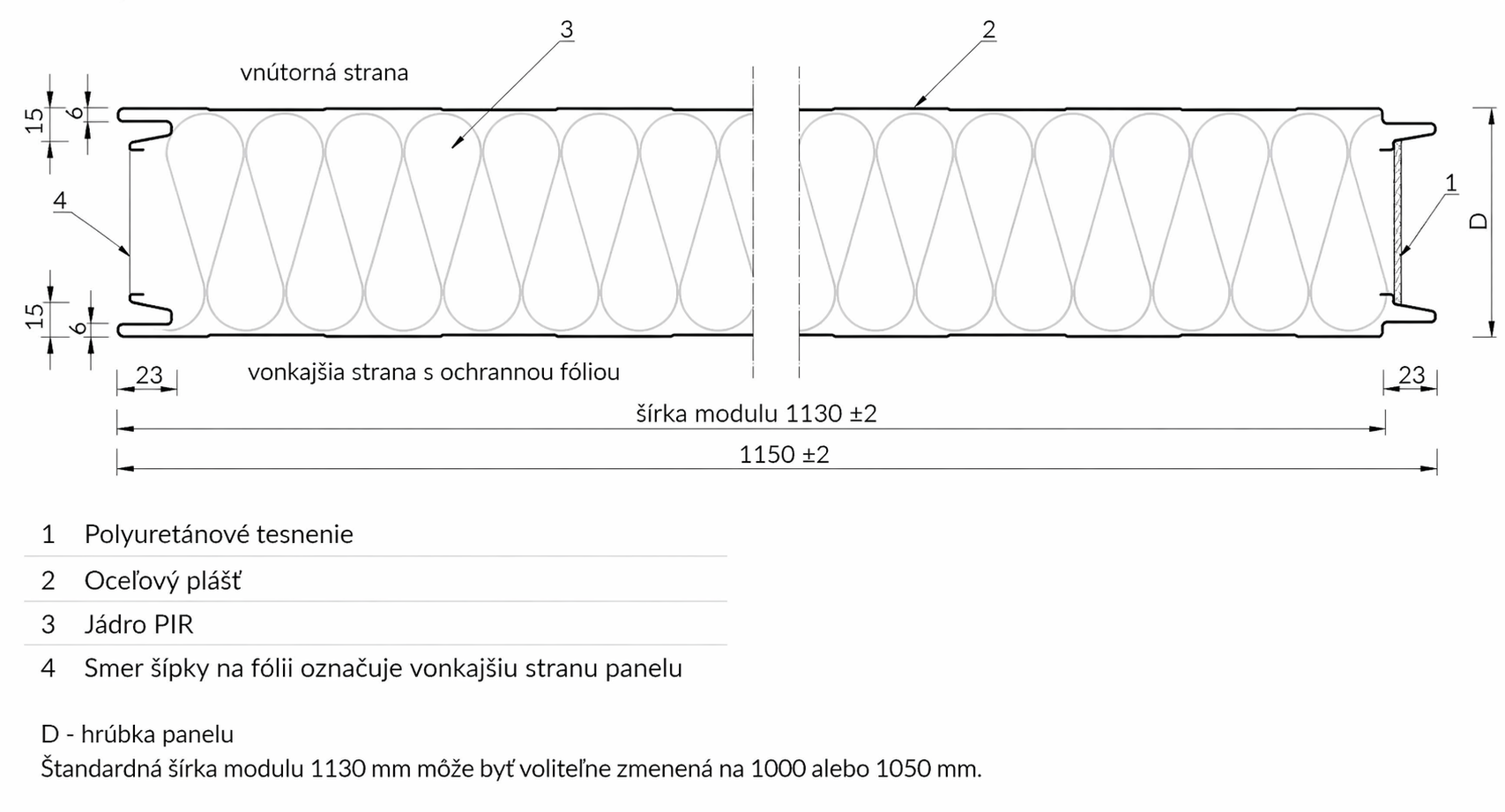

Technické parametre panelov PWPIR-S

Hrúbka [mm] 40 60 80 100 120
Modulová šírka 1130 mm, 1000 mm (variant 1050 mm)
Dĺžka 2000 – 15800 mm
Hmotnosť [kg/m²] 9,9 10,7 11,5 12,3 13,1
Tepelný prestup Uc [W/m²K] 0,58 0,37 0,27 0,22 0,18
Nepriezvučnosť Rw 26 dB
Reakcia na oheň B-s1, d0
Požiarna odolnosť NPD EI 15 EI 15 EI 30 EI 30
Korózna odolnosť závisí od použitého povlaku
Povlaky SP 25, PU, AGRO, FOOD SAFE a ďalšie
Vonkajší plášť pozinkovaný plech 0,5 – 0,6 mm
Vnútorný plášť pozinkovaný plech 0,4 – 0,6 mm
Profilácia vonkajší: L, ML, MF, MR
vnútorný: L, R, G
Izolačné jadro PIR pena (polyizokyanurát), hustota 40 kg/m³
Použitie vonkajšie steny, opláštenie budov, vnútorné steny a podhľady
Montáž horizontálne aj vertikálne


DOSTUPNÁ PROFILÁCIA VONKAJŠEJ STRANY:

L – lineárna

MF – mikrovlna

ML – mikrolineárna

R – drážka

C – carbon


MR – mikrodrážka


DOSTUPNÁ PROFILÁCIA VNÚTORNEJ STRANY:

L – lineárna

R – drážka

G – hladká

Dostupné farby

Je dostupná široká paleta farieb vonkajších plášťov sendvičových panelov Paneltech. Farby sú zhodné s označením systému farieb RAL. Ponuka polyesterových povlakov SP25 je rozdelená na štandardné, typické a netypické farby.

  • štandardné farby sú najčastejšie používané odtiene pre bežné opláštenie;
  • typické farby rozširujú výber o výraznejšie a technické odtiene;
  • netypické farby sú dostupné podľa konkrétnej špecifikácie a možností výroby.
Vybraná farba RAL 9002

Štandardné farby

Typické farby

Netypické farby

Tabuľka vlastností povlakov

Názov Typ Hrúbka
[μm]		 Protikorózna ochrana Uplatnenie Štruktúra povrchu2)
SP25 polyester 25 C3/C1, A13) základné hladká
PU polyuretán 35–60 podmienené C51), A41) prostredie so zvýšenou korozivitou hladká s leskom
FARM polyester 35 podmienené C3, A1 z vnútorných priestorov budov
(bez odolnosti proti UV žiareniu),
hospodárskych budov, vysoká
odolnosť proti opotrebovaniu 		hladká
FOOD SAFE PVC laminát 120 podmienené C51), A51) z vnútorných priestorov budov
(bez odolnosti proti UV žiareniu),
z priestorov s kontrolovaným
prostredím: chladiarne a čisté priestory, napr.
mäsové závody 		matná/zrnitá
špeciálny polyvinylchlorid 200 podmienené C51), A51) prostredie s vysokou triedou odolnosti proti korózii štruktúra scintilla
pvdf/polyuretán 40–65 podmienené C51), A51) prostredie s vysokou triedou odolnosti proti korózii, vysoká stálosť farieb hladká
1) organický náter vybraný podľa jeho trvanlivosti a podmienok použitia. Výber náteru je založený na posúdení vplyvu na životné prostredie na základe vyplneného environmentálneho dotazníka zákazníkom, schváleného výrobcom ocele a spoločnosťou Paneltech.
2) vzťahuje sa na štandardnú záruku. Záruku je možné predĺžiť podľa odkazu 1).
3) C3 sa vzťahuje na štandardnú záruku na vonkajšie obklady. C1, A1 sa vzťahuje na štandardnú záruku na vnútorné obklady. Existuje možnosť predĺženia záruky v súlade s odkazom 1).
