VYUŽITIE SENDVIČOVÝCH PANELOV PWPIR-D LITE
PWPIR-D LITE nachádzajú využitie okrem iného pri výstavbe:
- skladov
- kontajnerov
- hydinární
- bravčových maštalí
- chlievov

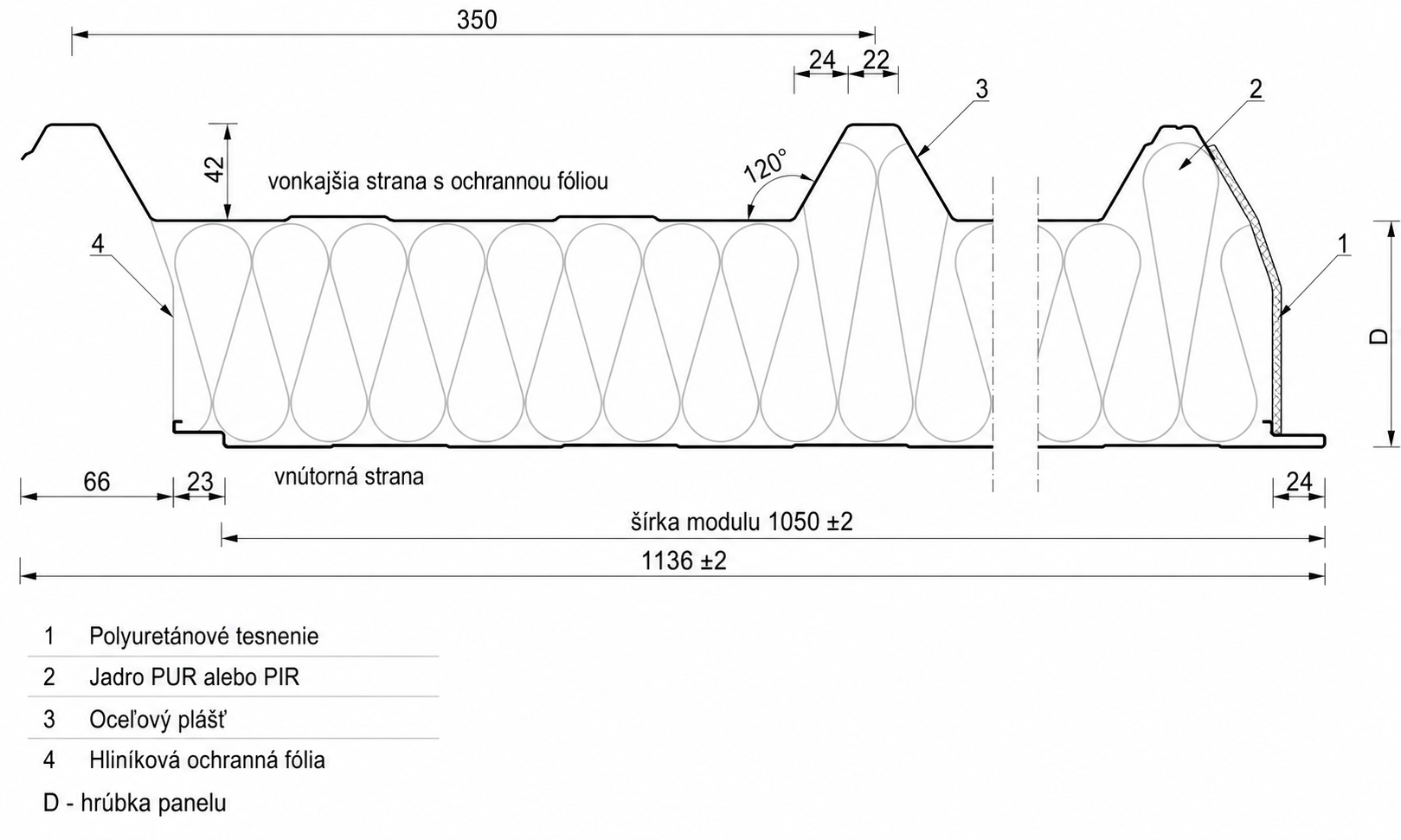

Strešné panely PWPIR-D LITE
Strešný sendvičový panel PWPIR-D LITE je určený na strechy a strešné krytiny. Vyznačuje sa priaznivou cenou, vynikajúcou tepelnou izoláciou a trvácnosťou.
Panel je možné použiť na strechách s minimálnym sklonom 2,86° (5 %) pri súvislom pokrytí od odkvapu po hrebeň a 5,14° (9 %) v prípade pozdĺžneho napájania panelov. Montáž sa vykonáva pomocou oceľových skrutiek upevňovaných cez panel do nosnej konštrukcie budovy. Panel PWPIR-D LITE je plne kompatibilný so strešnými panelmi PWPIR-D a externe kompatibilný so strešnými panelmi Paneltech PWW-D a PWS-D.
Tabuľka technických parametrov panelov PWPIR-D LITE
| Hrúbka [mm] | 80 | 100 | 120 | 145 | 160 |
| Modulová šírka [mm] | 1050 | ||||
| Dĺžka1) [mm] | 2000 ÷ 16000 | ||||
| Hmotnosť2) [kg/m²] | 11,3 | 12,0 | 12,7 | 13,3 | 14,0 |
| Súčiniteľ prestupu tepla Uc PWPIR-D [W/m²K] | 0,27 | 0,22 | 0,18 | 0,16 | 0,14 |
| Index vzduchovej nepriezvučnosti Rw [dB] | NPD | ||||
| Reakcia na oheň | B-s1,d0 | ||||
| Vonkajšia požiarna odolnosť strechy PIR | Broof(t1) a Broof(t2) a Broof(t3) | ||||
| Požiarna odolnosť strechy PIR3) | NPD | REI 153) | |||
| Korózna odolnosť | V závislosti od použitého povlaku4) | ||||
| Organické povlaky | SP 25 | ||||
| Vonkajší plášť | Pozinkovaný plech 0,5 mm5) | ||||
| Vnútorný plášť | Pozinkovaný plech 0,4 ÷ 0,5 mm5) | ||||
| Možnosti profilácie | Vonkajší plášť T; vnútorný plášť L | ||||
| Izolačné jadro | Tvrdená pena s hustotou 35 kg/m³ a uzavretými bunkami PIR (polyizokyanurát) | ||||
| Použitie | Na nesúvislú pokládku v strechách a strešných krytinách | ||||
1) Dĺžka závisí od farby vonkajšieho plechu a hrúbky panelu.
2) Priemerná hmotnosť panelu z oceľového plechu s hrúbkou 0,5 mm s dovolenou toleranciou.
3) Podrobné informácie vrátane rozloženia panelov a rozpätí podpier nájdete vo všeobecných obchodných podmienkach dostupných na stránke paneltech.pl.
4) Zákazník vyplňuje environmentálny dotazník a výrobca plechu spolu so spoločnosťou Paneltech na základe uvedených informácií určí, aké povlaky spĺňajú požadované odolnosti a podmienky použitia.
5) Iné druhy plechu spĺňajúce podmienky použitia a schválené spoločnosťou Paneltech.
Profilácia plášťov sendvičových panelov zvyšuje ich tuhosť a estetickosť. V závislosti od druhu panelu sú dostupné rôzne varianty profilácie na oboch jeho stranách. Hĺbka profilácie je približne 1 mm. Výnimkou je profilácia vonkajšieho plášťa strešných panelov – pri trapézovej profilácii T je jej hĺbka približne 2 mm.
DOSTUPNÁ PROFILÁCIA VONKAJŠEJ STRANY:
T - Trapéz
DOSTUPNÁ PROFILÁCIA VNÚTORNEJ STRANY:
L – lineárna
Dostupné farby
Je dostupná široká paleta farieb vonkajších plášťov sendvičových panelov Paneltech. Farby sú zhodné s označením systému farieb RAL. Ponuka polyesterových povlakov SP25 je rozdelená na štandardné, typické a netypické farby.
- štandardné farby sú najčastejšie používané odtiene pre bežné opláštenie;
- typické farby rozširujú výber o výraznejšie a technické odtiene;
- netypické farby sú dostupné podľa konkrétnej špecifikácie a možností výroby.
Vybraná farba
RAL 9002
Štandardné farby
Typické farby
Netypické farby
Tabuľka vlastností povlakov
| Názov | Typ | Hrúbka [µm] |
Protikorózna ochrana |
Uplatnenie | Štruktúra povrchu2) |
|---|---|---|---|---|---|
| SP25 | polyester | 25 | C3/C1, A13) | základné | hladká |
| PU | polyuretán | 35 – 60 | podmienené C51), A41) | prostredie so zvýšenou korozivitou | hladká s leskom |
| FARM | polyester | 35 | podmienené C3, A1 |
vnútorné priestory budov bez odolnosti proti UV žiareniu, hospodárske budovy, vysoká odolnosť proti čpavku |
hladká |
| FOOD SAFE | PVC laminát | 120 | podmienené C51), A51) |
vnútorné priestory budov bez odolnosti proti UV žiareniu, priestory s kontrolovaným prostredím: chladiarne a čisté priestory, napr. mäsné závody |
matná/zrnitá |
| špeciálne | polyvinylchlorid | 200 | podmienené C51), A51) |
prostredie s vysokou triedou odolnosti proti korózii |
faktúra scintilla |
| PVDF/polyuretán | 40 – 65 | podmienené C51), A51) |
prostredie s vysokou triedou odolnosti proti korózii, vysoká stálosť farby |
hladká |
1) Organický náter vybraný podľa jeho trvácnosti a podmienok použitia. Výber náteru je založený na posúdení vplyvu na životné prostredie na základe environmentálneho dotazníka vyplneného zákazníkom, schváleného výrobcom ocele a spoločnosťou Paneltech.
2) Vzťahuje sa na štandardnú záruku. Záruku je možné predĺžiť podľa odkazu 1).
3) C3 sa vzťahuje na štandardnú záruku na vonkajšie obklady. C1, A1 sa vzťahuje na štandardnú záruku na vnútorné obklady. Existuje možnosť predĺženia záruky v súlade s odkazom 1).
