Vnútorné oplechovanie základov

Vďaka vnútornému opracovaniu sokla sú konštrukčné prvky a spoje pri základoch alebo podlahe prekryté.

Ponúkame niekoľko variantov klampiarskych prvkov v závislosti od vzájomného umiestnenia sokla, konštrukcie a sendvičového panelu.

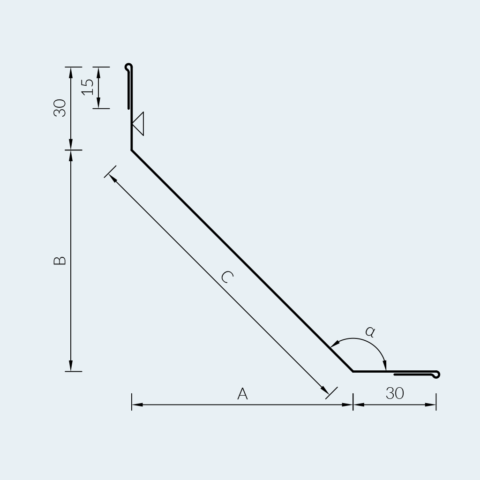

Symbol	A	B	α°	C	L	rozv.
010/50	50	50	135	71	3000 5000 6000	161
010/80	80	80	135	114		204
010/100	100	100	135	142		232
010/120	120	120	135	170		260

Typické oplechovanie z plechu hr. 0,50 mm

Atypické oplechovanie z plechu hr. 0,50 mm alebo 0,75 mm

010 / A …… / B …… / C …… / α ……

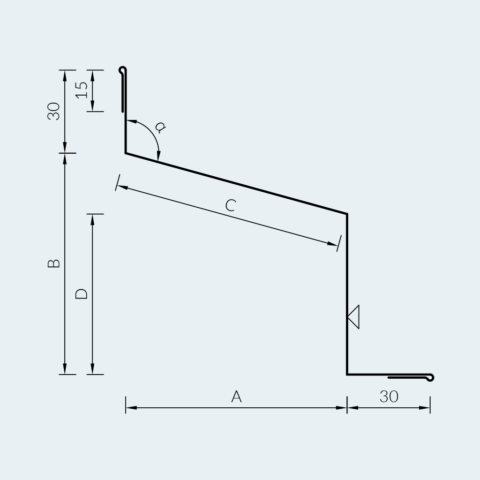

Symbol	A	B	α°	C	D	L	rozv.
011/80	80	80	105	83	59	3000 5000 6000	232
011/120	120	120	105	125	88	3000 5000 6000	303

Typické oplechovanie z plechu hr. 0,50 mm

Atypické oplechovanie z plechu hr. 0,50 mm alebo 0,75 mm

011 / A …… / B …… / C …… / α ……

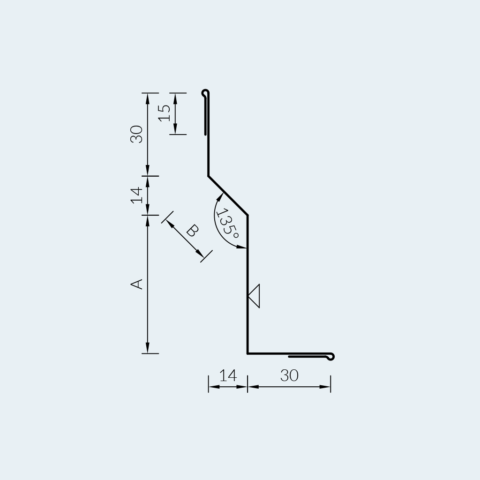

Symbol	A	B	α°	L	rozv.
012	50	20	135	3000 5000 6000	160

Typické oplechovanie z plechu hr. 0,50 mm

Atypické oplechovanie z plechu hr. 0,50 mm alebo 0,75 mm

012 / A …… / B …… / α ……

* pre rozmer B = 20

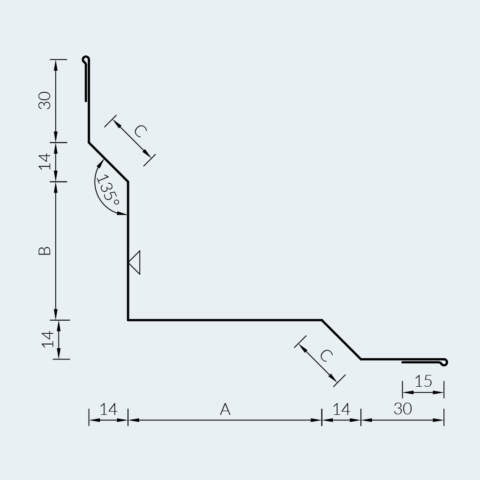

Symbol	A	B	C	L	rozv.
013	70	50	20	3000 5000 6000	250

Typické oplechovanie z plechu hr. 0,50 mm

Atypické oplechovanie z plechu hr. 0,50 mm alebo 0,75 mm

013 / A …… / B …… / C ……

* pre rozmer B = 20

Dostupné farby

farby RAL kompatibilné s povrchovou úpravou sendvičových panelov – s hrúbkou 0,50 – 0,75 mm;
ľubovoľné farby RAL – s hrúbkou 0,50 – 2,00 mm, práškové lakovanie;
nelakovaný pozink – s hrúbkou 0,75 – 2,00 mm;
nelakovaná nehrdzavejúca oceľ – s hrúbkou 0,80 a 1,50 mm.

Vybraná farba RAL 9002
