Odkvapový Z-profil

Odkvapové Z-profily predstavujú oplechovanie so zvislou plochou, ktoré umožňuje montáž štandardných odkvapových hákov.

Vďaka nim je možné bezpečne namontovať odkvapy. Naša ponuka zahŕňa Z-profily vyrobené z plechu s hrúbkou 1,50 mm alebo 0,75 mm.

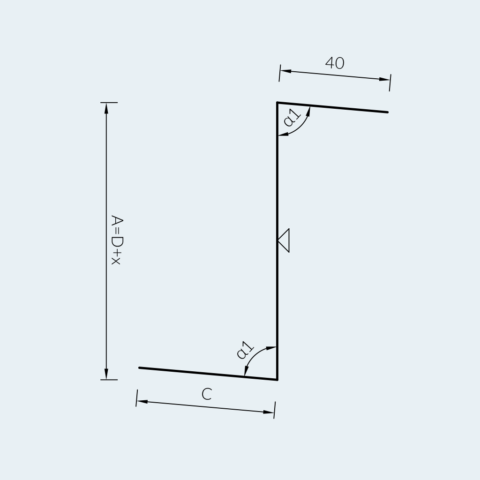

Symbol / hr. panelu / α	D	C	L	rozv.
130/40/α*	40	50	3000 5000 6000	130+x
130/60/α*	60	50		250+x
130/80/α*	80	50		170+x
130/90/α*	90	50		180+x
130/100/α	100	50		190+x
130/120/α	120	50		210+x
130/140/α	140	50		230+x
130/150/α	150	50		240+x
130/160/α	160	50		250+x
130/180/α	180	50		270+x
130/200/α	200	50		290+x

Typické oplechovanie z plechu hr. 1,50 mm, nelakované

Atypické oplechovanie z lakovaného plechu (RAL 9010), hr. 1,50 mm

130 / A …… / C …… / α ……

α – uhol sklonu strechy, α1 = 90 − α

D – hrúbka jadra panelu, x – dodatok závislý od uhla α

Pri sklone strechy >10° by mal byť segment C predĺžený

v závislosti od hrúbky panelu

* – neodporúča sa pre panely s hrúbkou D = 40–90 mm

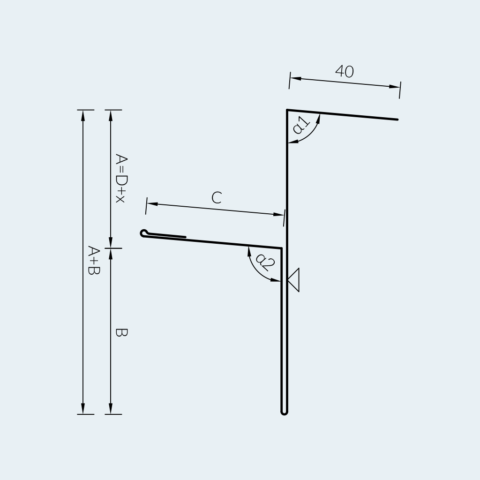

Symbol / hr. panelu / α	D	B	C	L	rozv.
131/40/α	40	70	50	3000 5000 6000	285+x
131/60/α	60	50	50		265+x
131/80/α	80	30	50		245+x
131/90/α	90	30	50		255+x
131/100/α	100	30	50		265+x
131/120/α	120	30	50		285+x
131/140/α	140	30	50		305+x
131/150/α	150	30	50		315+x
131/160/α	160	30	50		325+x
131/180/α	180	30	50		345+x
131/200/α	200	30	50		365+x

Typické oplechovanie z plechu hr. 0,75 mm

(RAL 7016, 7035, 8017, 9002, 9010, 9006)

Atypické oplechovanie z plechu hr. 0,75 mm

(RAL 7035, 8017, 9002, 9010, 9006)

131 / A …… / B …… / C …… / α ……

α – uhol sklonu strechy, α1 = 90 − α, α2 = 90 + α

D – hrúbka jadra panelu, x – dodatok závislý od uhla α

Pri sklone strechy >10° by mal byť segment C predĺžený

v závislosti od hrúbky panelu

Dostupné farby

farby RAL kompatibilné s povrchovou úpravou sendvičových panelov – s hrúbkou 0,50 – 0,75 mm;
ľubovoľné farby RAL – s hrúbkou 0,50 – 2,00 mm, práškové lakovanie;
nelakovaný pozink – s hrúbkou 0,75 – 2,00 mm;
nelakovaná nehrdzavejúca oceľ – s hrúbkou 0,80 a 1,50 mm.

Vybraná farba RAL 9002
