Odkvapový C-profil, podobne ako odkvapový Z-profil, je navrhnutý tak, aby umožňoval bezpečnú montáž odkvapov.

To je možné vďaka jeho konštrukcii, pretože má zvislú rovinu, ktorá umožňuje montáž štandardných predných odkvapových hákov. Odkvapové C-profily môžu byť vyrobené z plechu s hrúbkou 1,50 mm aj 0,75 mm.
Odkvapový C-profil
  • Odkvapový C-profil

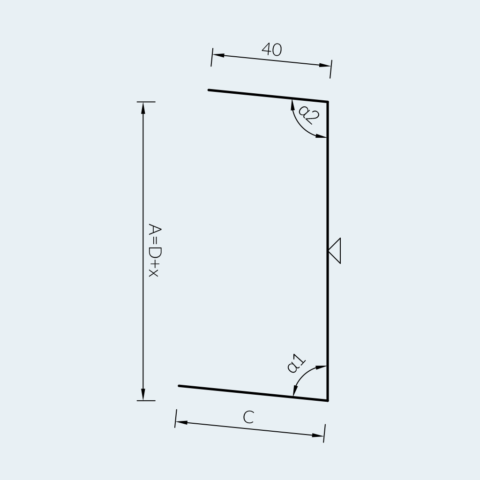

Oplechovanie 150 – C-profil odkvapový

Symbol / hr. panelu / α D C L rozv.
150/40/α 40 50 3000
5000
6000		 130+x
150/60/α 60 50 150+x
150/80/α 80 50 170+x
150/90/α 90 50 180+x
150/100/α 100 50 190+x
150/120/α 120 50 210+x
150/140/α 140 50 230+x
150/150/α 150 50 240+x
150/160/α 160 50 250+x
150/180/α 180 50 270+x
150/200/α 200 50 290+x

Typické oplechovanie z plechu hr. 1,50 mm, nelakované

Atypické oplechovanie z lakovaného plechu

(RAL 9010), hr. 1,50 mm

150 / A …… / B …… / C …… / α ……

α – uhol sklonu strechy, α1 = 90 − α, α2 = 90 + α

D – hrúbka jadra panelu, x – dodatok závislý od uhla α

Pri sklone strechy >10° by mal byť segment C predĺžený

v závislosti od hrúbky panelu

Dostupné farby

  • farby RAL kompatibilné s povrchovou úpravou sendvičových panelov – s hrúbkou 0,50 – 0,75 mm;
  • ľubovoľné farby RAL – s hrúbkou 0,50 – 2,00 mm, práškové lakovanie;
  • nelakovaný pozink – s hrúbkou 0,75 – 2,00 mm;
  • nelakovaná nehrdzavejúca oceľ – s hrúbkou 0,80 a 1,50 mm.
Vybraná farba RAL 9002
